BioWin应用贴士之自定义絮凝模型
实际污水厂运行中经常投加铁盐或铝盐来絮凝胶体物质，形成大颗粒物质，这样就可以通过初沉池去除更多的有机物。BioWin中设有化学除磷模型，用户可以通过金属盐添加单元向工艺流程中添加铁盐或铝盐，用以化学除磷，但是却无法模拟金属盐在系统中的絮凝作用。此时，用户可以通过BioWin模型构建器功能，自行设计一个絮凝模型，将其纳入到BioWin模型中，也可以将其作为独立运行的模型。下面就通过设计一个絮凝池，介绍如何自定义一个絮凝模型。

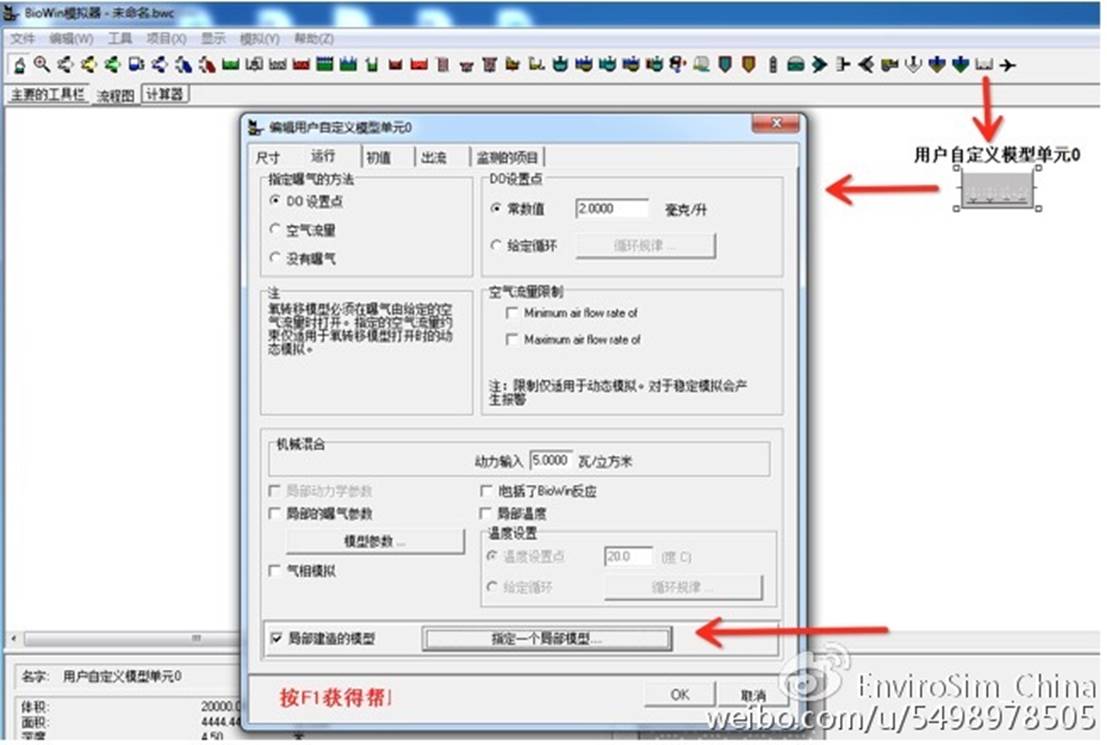

BioWin中有两种方式构建自定义模型。一种是为全局工艺流程设置自定义模型，用户可以通过 项目 > 模型构建器，为整个工艺流程设定自定义模型：
另一种为通过模型反应器单元，将自定义模型的作用仅限于该反应器内。本示例中絮凝过程仅发生在絮凝池，所以示例中使用模型单元。

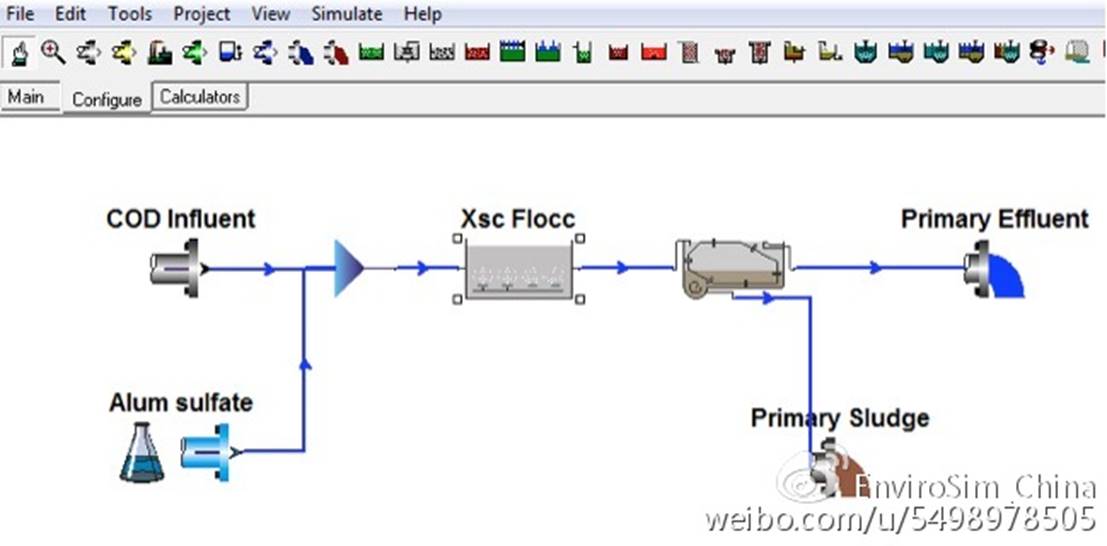

在该实例流程图如下所示，使用的金属盐为硫酸铝(Al2(SO4)3Ÿ14H2O)，设定金属盐添加单元流量为2 L/d，这样硫酸铝投加量为 15mgAl/L进水，添加的铝盐溶液与进水进入絮凝池（命名为Xsc Flocc的模型反应器单元），絮凝形成的颗粒物在下游的在初沉池单元中沉淀，以初沉污泥形式排出。在絮凝池上游添加通用混合器，是为了更准确地追踪铝盐在絮凝池进水中的浓度。需要注意的是1) BioWin中展示的铝浓度为其总浓度，即溶解态和颗粒态的总和; 2) 该反应器中BioWin ASDM模型虽然处于关闭状态，即该反应器只进行设置的模型过程，但是铝盐的化学沉淀反应还是处于开启状态，也就是说溶解态磷酸盐会在经过此单元时，与铝盐生成沉淀沉降下来。

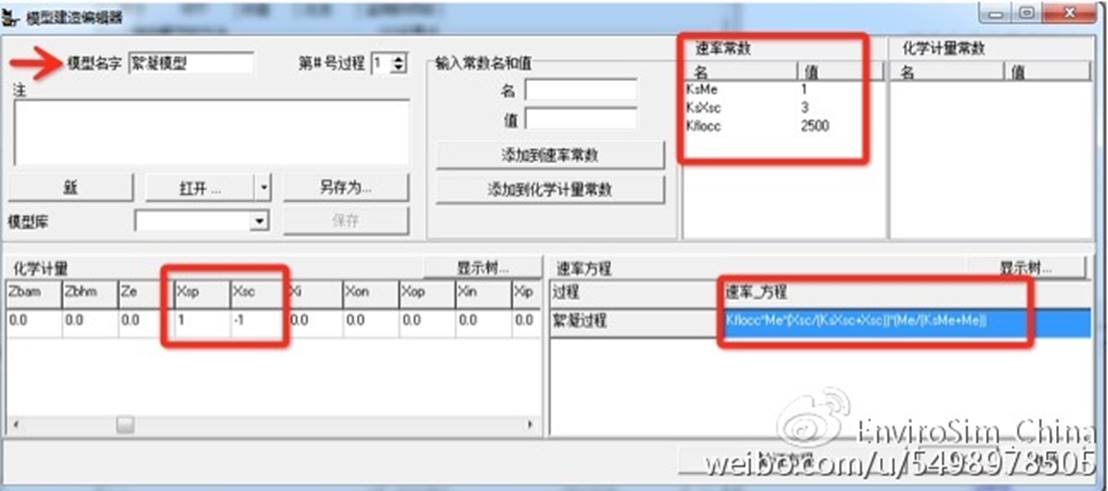

在此示例中，设置模型名称为 絮凝模型，该自定义模型的化学计量为每一个单位质量胶体物质（Xsc）(-1)，会被絮凝形成一个单位质量的颗粒物质 （Xsp）(+1)。
絮凝动力学方程中包含一个速率常数（最大絮凝速率），该速率为一个关于金属浓度的一级动力学方程，另外包含两个分别关于胶体颗粒浓度和金属浓度的开关函数，用于在两者浓度过低时关闭该絮凝反应。絮凝速率的表达式为以下形式：
Kflocc*Me*(Xsc/(KsXsc+Xsc))*(Me/(KsMe+Me))
其中Me为溶解态金属
模型有关速率常数设置如下：
最大絮凝速率 (Kflocc) = 2,500 /day
胶体物质半饱和浓度 (KsXsc) = 3 mg/L
金属半饱和浓度 (KsMe) = 1 mg/L
输入每个速率常数名称和值之后，需要点击“添加到速率常数”按钮，将其录入到模型中。
由于该模型中的状态变量均为ASDM模型中已有变量，所以无需在化学计量常数一栏中添加新的变量。
速率方程中，输入上文中给出的方程。
最后点击OK，就可以完成对此模型的编辑。
