BioWin应用贴士之MBR模拟
膜生物反应器(Membrane Bioreactor MBR)是一种将生物处理单元与膜分离单元结合在一起的一种新型污水处理技术。膜组件可以截留混合液中的活性污泥，从而使得污泥停留时间和水利停留时间彻底分离，这样就能在生物反应器中保持高活性污泥浓度，提高处理负荷。由于具有截留功能，膜组件还可以取代传统活性污泥工艺中的二沉池，同时保证较高水平的出水水质。因此MBR在我国的应用案例也越来越多。 EnviroSim与某知名膜生产厂商的合作，在BioWin模拟器中开发出了MBR模块，使得用户可以在BioWin中模拟MBR工艺。下面就对MBR工艺单元做一个简单介绍：
双击MBR单元，在弹出窗口中的“尺寸”界面下，和普通生物反应器一样，用户可以通过“面积和深度”或“体积和深度”两种方式来设定MBR的体积；用户还可以直接输入膜组件的个数，也可以设定膜组件的填充密度，来设定MBR单元中安装膜组件的多少。

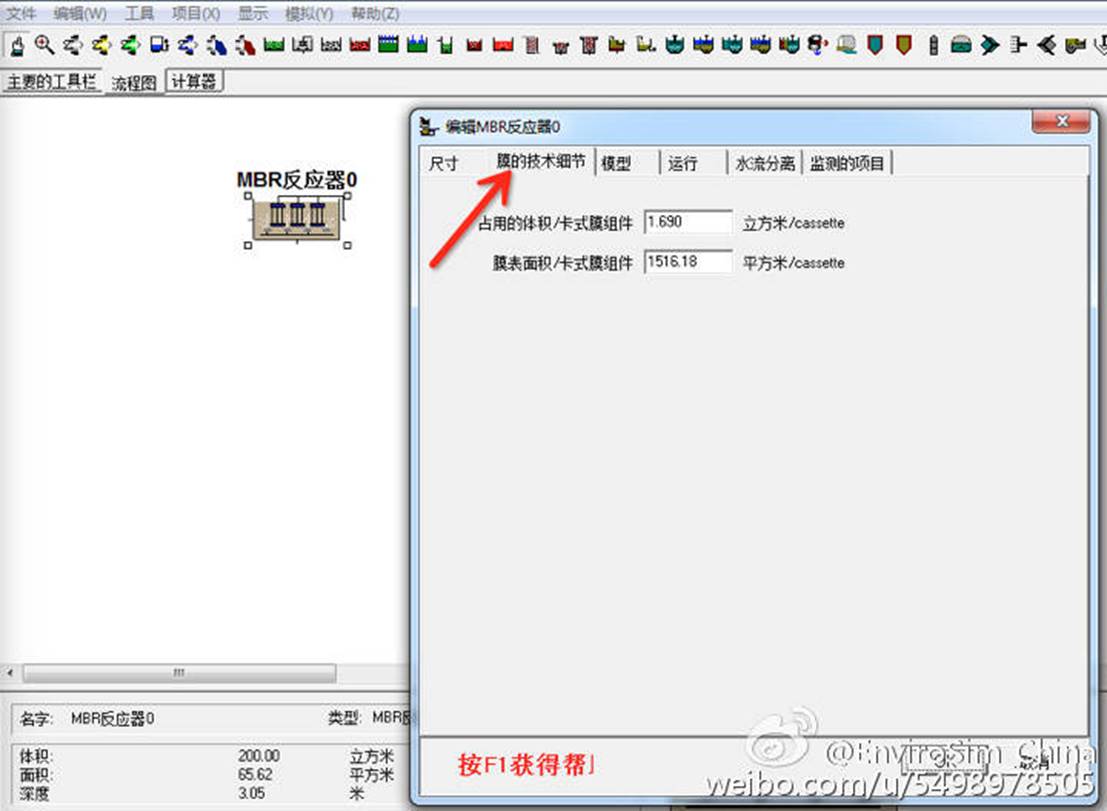

在“膜的技术细节”界面下，用户可以设定单个膜组件所占的体积，以及单个膜组件上膜表面积，BioWin通过这些数据，联系之前“尺寸”界面中设定的膜组件个数或者填充密度，就可以计算出MBR单元中总的膜表面积，再根据流量信息，就可以计算出相应的膜通量。

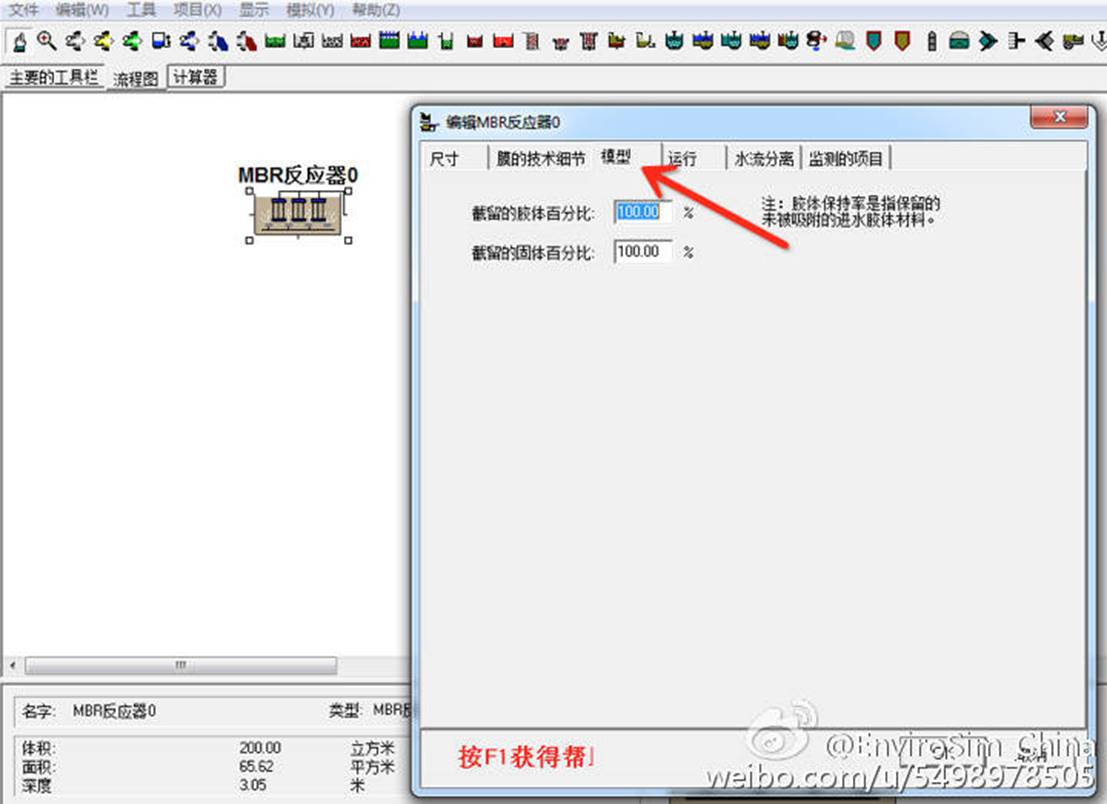

在“模型”界面中,用户可以设定分别设定胶体和固体颗粒物的被摸截留的比例。一般污水处理中胶体粒径一般在0.45-1.2微米之间，固体颗粒粒径要大于1.2微米，而在膜组件中膜孔径一般都要小于0.45微米，所以BioWin中默认的截留比例都为100%，即意味着所有的胶体和固体颗粒都会被膜截留，保留在MBR反应器之内，出水中这两项参数数值均为零。

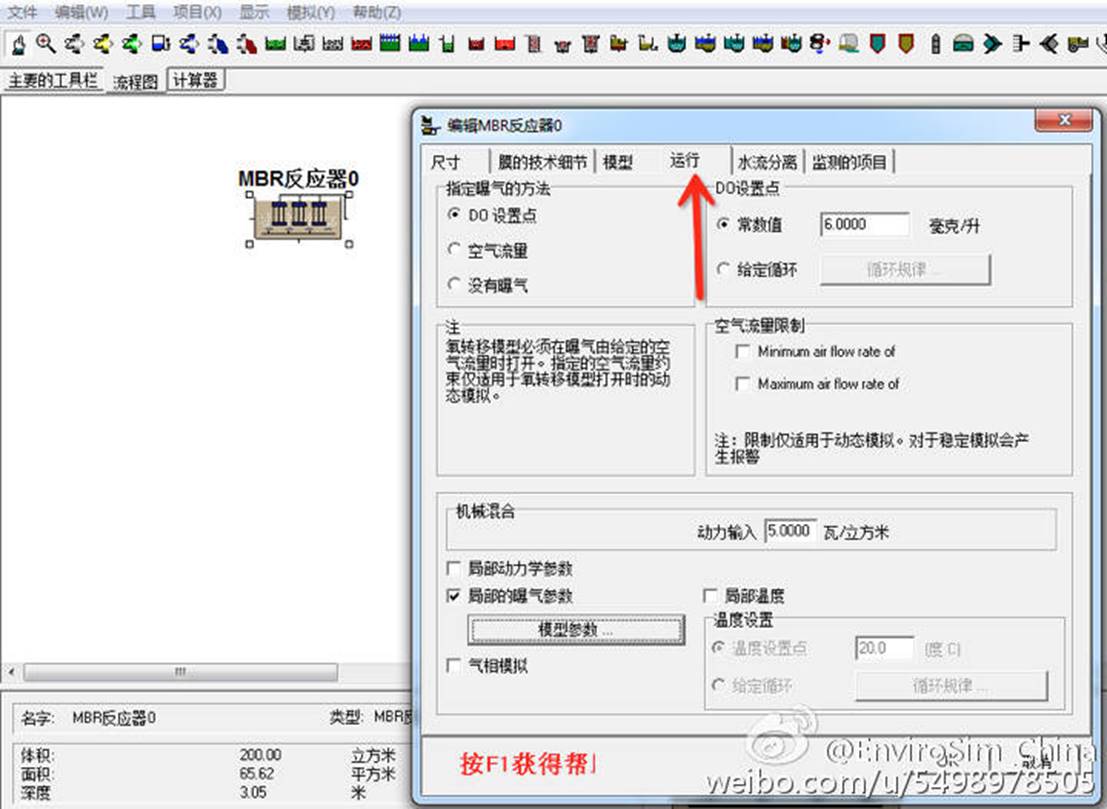

在“运行”界面下，与普通生物反应器类似，用户可以指定曝气方法、设定最大或最小的空气流量、设定机械混合的动力。

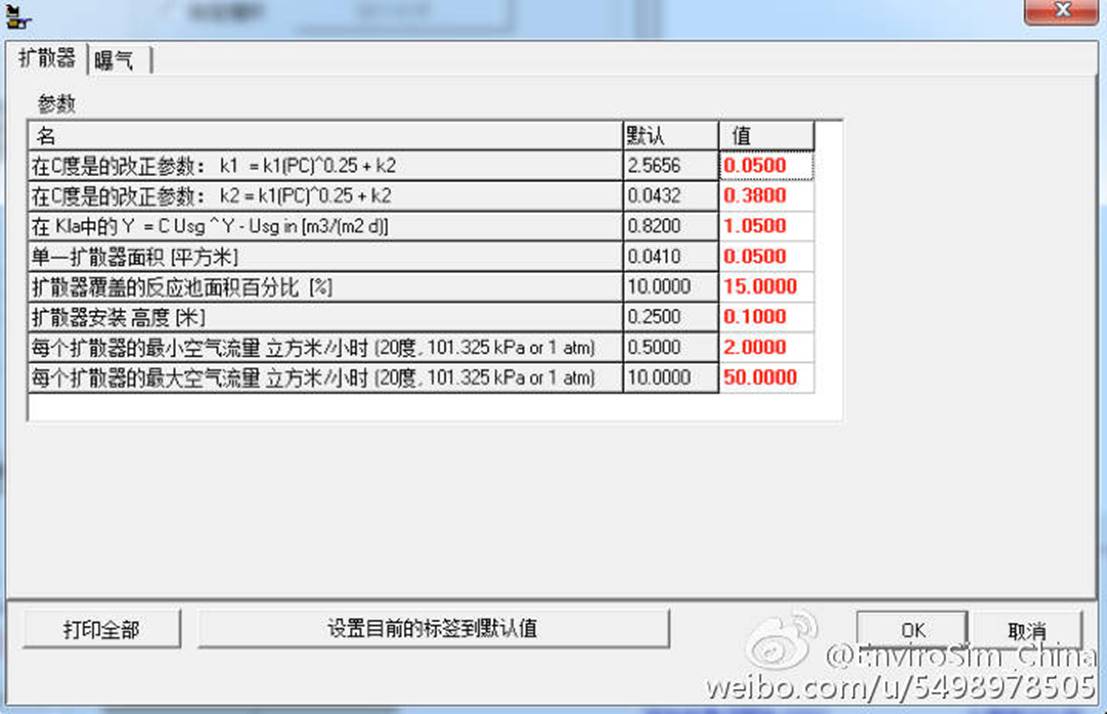

需要注意的是这里“局部曝气参数”默认已被勾选，点击“模型参数”可以看到扩散器中的各个参数已经被修改。这是由于默认的参数值代普通生物反应器使用的微孔曝气头这样气泡体积小，有利于氧传质，而MBR中的曝气头一般都采用粗孔曝气头，这样气泡体积大，有利于冲刷膜表面附着着的膜污染物，所以曝气头参数均已修改至代表粗孔曝气头。
在“水流分离”界面，用户可以设定MBR单元中两个出流口的流量比例。底部出流口由ML(混合液)代表，通过膜组件的出流口由P(滤液)代表。
